【測定原理】

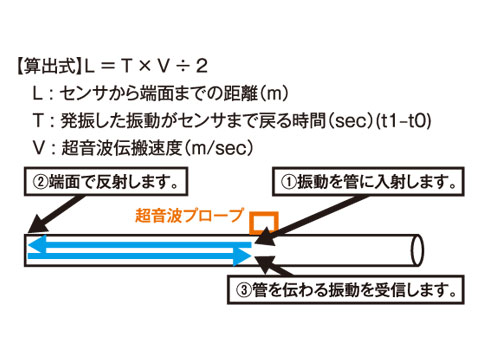

根入れ深さ測定は、センサから超音波振動を発振し、その振動が端面で反射し再びセンサに戻ってくるまでの時間を測定します。振動が戻ってくるまでの時間（T）＝t1-t0時間（T）に支柱の超音波伝搬速度（物質の中を伝わる音の速さ）をかけることで、センサ→端面→センサ間の距離を算出します（往復距離）。これを2で割ることによってセンサから端面までの距離が算出されます。
